Kuinka DB -johtosarja parantaa yhteyden vakautta ja järjestelmän tehokkuutta?

SeDB -lankavaljaaton tärkeä rooli nykyaikaisissa elektronisissa ja viestintäjärjestelmissä, jotka tarjoavat vakaat, tehokkaat ja organisoidut yhteydet eri komponenttien välillä. Tässä artikkelissa tutkitaan perusteellisestimitäDB -lankavaljas on,Miksise on tärkeää eri toimialoilla, jamitenSe parantaa luotettavuutta ja signaalin eheyttä. Esittämällä yksityiskohtaiset tekniset parametrit, ominaisuusluettelot ja ammattitaulukot, se auttaa lukijoita ymmärtämään DB -johtosarjojen rakenne-, toiminnallisuus- ja suoritusstandardit. Sisältö vastaa myös kymmeneen usein kysyttyyn kysymykseen, joita asiakkailla usein on, varmistaen selkeyden ja teknisen avoimuuden. Lopuksi artikkeli esitteleeDongguan Signalrigin Precision Connector Co., Ltd., ammattimainen valmistaja, joka on omistettu korkealaatuisille DB Wire -valjaiden ratkaisuille ja kutsuu lukijoita ottamaan yhteyttä yritykseen räätälöityjen palvelujen ja teknisen tuen saamiseksi.

Sisällysluettelo

1. Mikä on DB -langan valjaat ja miksi sillä on merkitystä

2. Kuinka DB -johtosarja toimii ja tärkeimmät tekniset parametrit

3. UKK: Yleiset kysymykset DB -johtosarjasta

4. Tietoja Dongguan Signalrigin Precision Connector Co., Ltd. & Yhteenveto / Yhteensä

1. Mikä on DB -langan valjaat ja miksi sillä on merkitystä

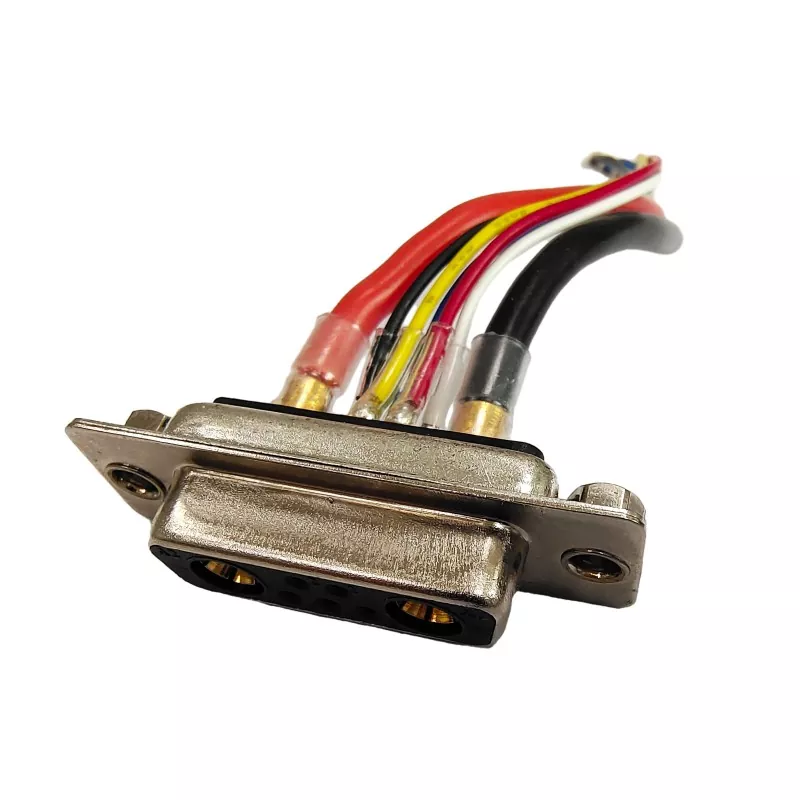

A DB -lankavaljaatViittaa johdotuskokoonpanoon, joka on rakennettu D-sub (tai "DB") -liittimen rajapinnan ympärille, joissa yhdistyvät useita yksittäisiä johtoja, päätteitä, suojausta ja suojaavia hihoja yhdeksi integroiduksi valjaksi, joka päättyy yhteen tai useampaan DB-liittimeen (esim. DB-9, DB-15, DB-25, DB-44, DB-9, jne.). Nämä valjaat ovat yleisiä dataviestinnässä, instrumentoinnissa, teollisuusohjausjärjestelmissä, avioniikassa ja autodiagnostiikassa.

Yhdistämällä johdot yhdessä kangaspuussa ja integroimalla ne DB -liitinrajapinnalle, DB -johtosarja varmistaa signaalin eheyden, oikean PIN -kartoituksen, yhdenmukaisen suojauksen ja yksinkertaistetun asennuksen. Pohjimmiltaan se on hermosto, joka yhdistää levytason tai järjestelmätason elektroniikan ulkoisiin järjestelmiin DB-liittimien kautta.

Miksi onDB -lankavaljaattärkeä (ja kysynnän kasvaa)?

• Signaalin eheys ja melun tukahduttaminen: DB -liittimet kantavat usein herkkiä analogisia tai digitaalisia signaaleja; Valjaat takaavat suojauksen, oikean maadoituksen ja kaapelin reitityksen EMI: n (sähkömagneettisten häiriöiden) vähentämiseksi.

• Modulaarisuus ja skaalautuvuus: DB -liittimien käyttö antaa järjestelmien olla modulaarisia - pistorasioiden pistorasioiden irrottaminen on helpompaa verrattuna löysiin johdoihin.

• Luotettavuus ja ylläpidettävyys: Konsolidoitua valjaista on helpompi testata, tarkastaa, vaihtaa tai korjata kuin monet yksittäiset johdot.

• Kasvava käyttö edistyneissä järjestelmissä: Instrumentointi-, tiedonkeruu- ja valvontajärjestelmien lisääntymisen myötä DB -valjaat ovat kysyntää enemmän.

• Markkinoiden kasvun suuntaukset: Automotive -johtosarjamarkkinoiden ennustetaan nousevan yli 125 miljardia dollaria vuoteen 2035 mennessä, mikä johtuu EV: n käyttöönotosta ja edistyneestä elektroniikasta.

• Valmistuksen monimutkaisuuden vähentäminen ja tehokkuus: Valjaiden virtaviivaistaminen alentaa tuotantokustannuksia, lyhentää läpimenoaikoja ja vähentää virhetasoja.

2. Kuinka DB -johtosarja toimii ja avaintekijöiden tekniset parametrit

Kuinka aDb mee valjaatTyöskennellä?

1. Lankavalinta ja valmistelu- Valitse sopiva kapellimittari, eristystyyppi ja suojaus signaalin (tehon, datan, analogisen) ja ympäristöolosuhteiden mukaan.

2. Reititys ja niputtaminen- Ryhmäjohdot loogisiin oksiin, levitä holkkia, solmio kääreitä tai punottuja kilpiä.

3. Pääte- ja liittimen integraatio- purista tai juota jokainen johdin liittimeen, aseta DB -liittimen koteloon (nasta / pistorasia), levitä selkäkuormaa tai venymähelpotusta.

4. Suojaus ja maadoitus- Kytke kilpi kuoreen tai maadoitukseen ylläpitääksesi EMI -suorituskykyä.

5. Testaus ja validointi-Jatkuvuus, eristysvastus, korkean potentiaaliset (hipot) testit ja vedä testit.

6. Lopullinen kokoonpano ja asennus- Valjaat on kytketty DB -rajapintaan molemmissa päissä, mikä tarjoaa signaalireittejä järjestelmästä toiseen.

Keskeiset tekniset parametrit

Alla on taulukko, jossa on yhteenveto tyypillisistä ja mukautetuista teknisistä tiedoistaDB -langan valjaat:

Tässä on myös ominaisuusluettelo, jota asiakkaat usein pyytävät:

• Breakout-oksat tai ala-arvot

• Värikoodatut johdot ja merkityt tunnisteet

• Yliarvioidut liittimen saappaat venymähelmoamiseksi

• Kestävät selkäkuoret, muovaus tai tiivistäminen ympäristönsuojelua varten

• Mukautetut käänteet, parisuoja tai kontrolloidut impedanssi differentiaalipareille (esim. RS-422, CAN, Ethernet DB: n kautta)

Esimerkki mallin eritelmä

Nämä tekniset tiedot kuvaavat kuinka aDB -lankavaljaatvoidaan mukauttaa tiukkoihin sovellustarpeisiin.

3. UKK: Yleiset kysymyksetDB -lankavaljaat

Alla on luettelo noin kymmenestä yleisestä kysymyksestä (Q & A -muodossa), joita potentiaaliset asiakkaat kysyvät usein DB -johtosarjoista sekä lyhyitä mutta selkeitä yksityiskohtaisia ​​vastauksia.

Q1: Mitä "DB" tarkoittaa DB -lankavaljaita?
A1: "DB" viittaa D-subminiaturi-liitinperheeseen. "B" osoitti historiallisesti tietyn kuoren koon vanhemmassa nimikkeistössä (vaikka monet nykyään monet viittaavat löysästi DB-9: een, DB-15: een jne.). Oikea termi on D-sub, mutta "DB" käytetään laajasti teollisuudessa.

Q2: Voiko DB -lankajohdolla kuljettaa sekä signaali- että voimajohtoja?
A2: Kyllä. Voit sisällyttää voimalinjoja (esim. 12 V, 24 V) samaan valjaisiin signaalilinjoihin, kunhan lankamittari, eristys ja ristiriita/EMI-muotoilu hoidetaan asianmukaisesti.

Q3: Kuinka varmistat suojauksen ja maan eheyden DB -valjaissa?
A3: Käytä yksittäisiä paritasoisia suojauksia tai folioa + punoksia, solmiosuoja viemärit liittimen kuoreen tai maatappiin, ylläpitä tasaisia ​​maadoituspisteitä ja vältä maapallon silmukoita.

Q4: Mitä testausta suositellaan DB -johtosarjalle?
A4: Jatkuvuustesti, eristysvastustesti, hipot (korkea potentiaalinen) testi ja mekaaninen vetotesti. Lisäksi voidaan käyttää funktionaalista signaalin tarkistamista (esim. Tietolinjojen bittivirheaste).

Q5: Voiko DB-valjaat tukea nopeaa tietoa (esim. Ethernet, RS-485)?
A5: Kyllä. Käyttämällä kierrettyjä pareja, kontrolloituja impedanssilinjoja ja suojaa, DB-valjaat voivat tukea nopeaa protokollaa niin kauan kuin signaalin eheys säilyy.

Q6: Mitkä materiaalit ovat parhaiten eristykseen ankarissa ympäristöissä?
A6: FEP, ETFE, PTFE tai XLPE ovat ihanteellisia korkean lämpötilan, kemiallisen tai liekin altistumiseen. Ne ylittävät vakiona PVC: n kestävästi.

Q7: Mikä on tyypillinen läpimenoaika mukautetuille DB -johtosarjatilauksille?
A7: Laitosaika riippuu monimutkaisuudesta, määrästä ja testausvaatimuksista, mutta vaihtelee usein 4 - 8 viikkoa. Nopeutetut vaihtoehdot voivat olla mahdollisia.

Q8: Kuinka langan etiketit ja värit käsitellään DB -valjaissa?
A8: Voimme värikoodin johtimet ja kiinnittyä tarrat, lämpöä ja merkintää tai merkitä jokainen johdin asiakasdokumentaation perusteella asennuksen ja kunnossapidon helpottamiseksi.

Q9: Ovatko tavalliset DB -johtosarjat ROHS / IPC -yhteensopiva?
A9: Kyllä, vakiovaljaat voidaan valmistaa ROHS: n ja IPC/WHMA-A-620: n (luokka 2 tai luokan 3 sovelluksesta riippuen) noudattamiseksi.

Q10: Mikä on suurin pituus, jonka päällä DB -valjaat pysyy luotettavana?
A10: Se riippuu signaalityypistä ja sähkömäärityksistä, mutta 10–20 metrin pituudet ovat toteutettavissa monissa ohjaus- tai instrumentointiasetuksissa. Erittäin pitkät ajon, impedanssi, jännitteen pudotus ja signaalin eheys on suunniteltava huolellisesti.

Nämä UKK: t auttavat ohjaamaan näkymiä ja parantavat SEO: ta vastaamalla todellisia käyttäjäkyselyjä.

4. Tietoja Dongguan Signgorigin Precision Connector Co., Ltd. & Yhteenveto

Dongguan Signalrigin Precision Connector Co., Ltd.on johtava valmistaja, joka on erikoistunut tarkkuusliittimiin, kaapelikokoonpanoihin ja räätälöityihin johtosarja -ratkaisuihin. Asiantuntemuksemme sisältää DB Wire -valjaiden suunnittelun, tuotannon ja laadunvarmistuksen. Palvelemme maailmanlaajuista asiakaskuntaa teollisuusautomaatiossa, ilmailu-, televiestintä-, instrumentointi- ja autoteollisuudessa.

Olemme ylpeitä:

• Koko sisäiset ominaisuudet: Kaapelin leikkaaminen, langan strippaus, puristus, ylikuormitus, testilaboratoriot

• Kansainvälisten standardien (IPC/WHMA, ISO, ROHS) noudattaminen

• Mukautetun tekniikan tuki ja nopea prototyyppi

• Jatkuva investointi automaatio- ja laatujärjestelmiin

Yhteenveto ja toimintakehotus

Yhteenvetona voidaan todeta, että DB -johtosarjat ovat kriittisiä mahdollistajia nykypäivän monimutkaisissa sähkö- ja tietojärjestelmissä, jotka tarjoavat modulaarisuuden, luotettavuuden, suojauksen ja tehokkaan asennuksen. Ymmärtäminen "mitä, miksi, miten" antaa järjestelmäsuunnittelijoille ja ostajille mahdollisuuden määrittää suorituskykytarpeet todella vastaavat valjaita. AtDongguan Signalrigin Precision Connector Co., Ltd., Tuomme monien vuosien tekniikan syvyyden ja valmistuksen huippuosaamisen toimittamaan DB Wire -valjaiden ratkaisuja, jotka täyttävät vaativimmat eritelmäsi.

Kontaktimeistä, jos haluat keskustella DB -johtosarjavaatimuksistasi tai pyytää mukautettua tarjousta -Ota yhteyttä.
