Onko D-sub-liittimien tapin korkeuden standardi? Mitkä ovat toteutusstandardit?

2025-04-11


D-sub-liittimetovat yleinen elektroninen liitin, jota käytetään laajasti video-, ääni- ja tiedonsiirrossa. PIN -korkeille on tosiasiallisesti tiettyjä standardivaatimuksiaD-sub-liittimet. Nämä standardit varmistavat, että liitin on yhteensopiva muiden laitteiden kanssa varmistaen samalla yhteyden luotettavuuden ja vakauden.

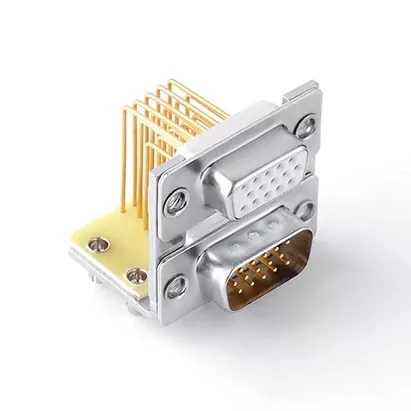

d sub connectors

1. D-sub-liittimien pinkorkeuden standardit

Arvovaltaisten organisaatioiden, kuten Kansainvälisen sähkötekniikan komission (IEC) ja Electronics Industry Associationin (EIA), määräysten mukaan D-Sub-liittimien PIN-korkeus on jaettu kahteen standardiin: vakiona ja matalaan. Nämä kaksi PIN -arvon korkeusstandardia soveltuvat erilaisiin sovellusskenaarioihin.

1,1 PIN -PIN -PINKI

Tappitapin korkeus on yleensä 10,5 mm, ja tämä nastakorkeus voi vastata useimpien sovellusskenaarioiden, kuten tietokoneiden, näytön, reitittimien ja muiden laitteiden, tarpeisiin. D-sub-liittimet, joilla on vakionappikorkeus, on korkea kestävyys ja luotettavuus, ja ne sopivat tapauksiin, joissa on usein pistoke ja irrottaminen.

1,2 matalaprofiilin pitokorkeus

Matalan profiilin pinan korkeus on yleensä 7,5 mm. Tämä nastakorkeus soveltuu tilaisuuksiin, joissa on rajoitetusti tilaa, kuten kannettavia tietokoneita, kannettavia laitteita jne. D-sub-liitin, jolla on alhainen PIN-koodin korkeus, vähentää liittimen kokoa samalla kun varmistaa liitäntäsuorituskyky, mikä on kätevää tilaa säästämiseen laitteiden suunnittelussa.

2.

D-sub-liittimen PIN-korkeuden tarkkuuden ja konsistenssin varmistamiseksi valmistajien on noudatettava seuraavia toteutusstandardeja tuotantoprosessin aikana:

2.1 Materiaalistandardit

PIN-materiaalin tulee noudattaa asiaankuuluvia standardeja, yleensä kupariseos- tai kullattuja materiaaleja hyvän johtavuuden ja kulutuskestävyyden varmistamiseksi.

2.2 Mittatoleranssistandardit

Tappikorkeuden mittatoleranssin tulisi noudattaa kansainvälisiä tai kansallisia standardeja, kuten IEC: tä, YVA: ta jne. Yleisesti ottaen PIN -arvon vakiotoleranssi on ± 0,15 mm.

2.3 Pintakäsittelystandardit

PIN -pintakäsittelyn tulisi noudattaa asiaankuuluvia standardeja liittimen hapettumiskestävyyden ja kulutuskestävyyden varmistamiseksi. Yleisiä pintakäsittelymenetelmiä ovat kultapinnoitus, nikkelipinnoitus, passivointi jne.

2.4 Yhteyssuoritustestausstandardit

Varmistaakseen, että D-sub-liittimen nastat ylläpitävät hyvää liitäntäsuorituskykyä useiden pistokkeiden ja irrottamisen aikana, valmistajien on suoritettava tuotteen sarja testejä, kuten kosketusvastustesti, pistorasiat ja irrottaminen käyttöikokeet jne.

3. Yhteenveto

Yhteenvetona voidaan todeta, että on selkeitä standardeja ja toteutustandardejaD-sub-liitin. Kun valmistajat ja käyttäjät ostavat ja käyttävät D-sub-liittimiä, valmistajien ja käyttäjien tulisi kiinnittää huomiota PIN-korkeuden noudattamiseen varmistaakseen laitteiden välisen yhteensopivuuden ja yhteyden luotettavuuden.
